Грузовой барабан крана принимает тяговое усилие от каната и задает его правильную укладку при подъеме и опускании груза. Новый барабан изготавливают по рабочему чертежу, а изношенный допускают к ремонту после дефектации, когда состояние обечайки, ручьев, реборд, ступицы и сварных соединений позволяет безопасно восстановить размеры. При трещинах, глубокой деформации или недопустимом износе узел заменяют.
Особенно часто изготовление грузового барабана по чертежу требуется для старых мостовых и козловых кранов, где серийную деталь уже сложно найти. Компания «Эл-Кран» поставляет грузовые барабаны и комплектующие для разных крановых механизмов, включая кран ККС-10. Перед заказом полезно разобраться, какие размеры определяют работу барабана, какие дефекты допускают ремонт и какие проверки нужны после сварки и механической обработки.
- Устройство грузового барабана крана
- Основные элементы барабана
- Однослойная и многослойная навивка
- Требования к грузовым барабанам и ручьям под канат
- Как изготавливают грузовой барабан по чертежу
- Можно ли изготовить барабан без рабочего чертежа?
- Дефектация грузового барабана: ремонтировать или менять
- Восстановление грузового барабана
- Восстановление изношенных ручьев
- Восстановление посадочных поверхностей
- Ремонт реборд и сварных соединений
- Новый барабан или восстановление: что выбрать
- Грузовой барабан для крана ККС-10
- Что отправить производителю для изготовления или ремонта
- Часто задаваемые вопросы
- Можно ли изготовить грузовой барабан без чертежа?
- Какие ГОСТы применяют к крановым грузовым барабанам?
- Какая глубина ручья нужна под канат?
- Когда грузовой барабан нужно менять, а не восстанавливать?
- Можно ли восстановить барабан с трещиной?
- Нужна ли балансировка грузового барабана?
- Сколько занимает изготовление барабана?
- Какие документы нужны после ремонта барабана?
Устройство грузового барабана крана
Барабан входит в канатный механизм подъема и работает совместно с канатом, блоками, редуктором, тормозом и приводом. Схема узла зависит от типа крана и запасовки. На опорном мостовом кране механизм подъема обычно размещен на тележке или выполнен в составе тали.
Основные элементы барабана
Конструкция может отличаться по проекту, однако у большинства канатных барабанов есть несколько базовых элементов:
- обечайка — цилиндрическая рабочая часть, воспринимающая давление витков каната;
- винтовые ручьи — канавки, направляющие канат при однослойной навивке;
- реборды — боковые элементы, ограничивающие сход каната там, где они предусмотрены конструкцией;
- ступица, вал или осевые опоры — элементы передачи момента и установки барабана;
- посадочные поверхности — обработанные зоны под подшипники, муфты, зубчатые венцы или другие детали привода;
- крепление конца каната — прижимные планки либо иное решение, предусмотренное проектом.
Ручьи не являются декоративной проточкой. Их геометрия связана с диаметром каната, а поверхность должна быть ровной, без острых кромок и дефектов, повреждающих проволоки. Ошибка в профиле ускоряет износ каната и нарушает его укладку.
Однослойная и многослойная навивка
Для однослойной навивки ГОСТ 33166.1-2020 требует винтовые канавки. При многослойной навивке конструкция должна обеспечивать правильную укладку каждого слоя. Гладкие барабаны и барабаны с многослойной навивкой обычно имеют реборды с обеих сторон; отдельные исполнения с однослойной навивкой имеют иные конструктивные решения.
Тип барабана, диаметр, канатоемкость и схема навивки выбираются как часть канатного механизма. Подбирать деталь только по наружному диаметру старого барабана нельзя.
Требования к грузовым барабанам и ручьям под канат
В 2026 году при проектировании канатных механизмов применяются ГОСТ 33710-2015 «Краны грузоподъемные. Выбор канатов, барабанов и блоков» и ГОСТ 33166.1-2020 «Краны грузоподъемные. Требования к механизмам. Часть 1. Общие положения». Конкретный барабан дополнительно должен соответствовать конструкторской и эксплуатационной документации крана.
Для винтовой нарезки ГОСТ 33166.1-2020 задает измеряемые параметры. Глубина канавки должна быть не менее 0,33 диаметра каната d, а шаг P — более 1,04d и менее 1,15d. Радиус канавки выбирают по приложению А ГОСТ 33710-2015, принимая во внимание допуск на диаметр каната.
| Параметр | Требование или проверка | Почему это важно |
|---|---|---|
| Глубина винтовой канавки | Не менее 0,33d для обычного исполнения | Канат должен устойчиво лежать в ручье без повреждения поверхности |
| Шаг канавки P | Более 1,04d и менее 1,15d | Соседние витки не должны мешать друг другу |
| Запас каната | Не менее 1,5 витка со стороны крепления при нижнем положении грузозахватного органа, без витков под зажимом | Крепление конца каната не должно принимать расчетную нагрузку без помощи запасных витков |
| Свободная нарезка | Не менее одного пустого витка при полностью намотанном канате | Канат должен оставаться в рабочей зоне нарезки |
| Балансировка | Требуется для барабанов механизма подъема при скорости навивки свыше 100 м/мин | Ограничивает вибрацию быстроходного вращающегося узла |
| Обечайка | Толщина определяется расчетом с припуском на возможный износ | Стенка воспринимает нагрузку от каната и не должна терять расчетную прочность |
Для грейферных и отдельных специальных кранов требования к глубине канавки могут быть жестче. ГОСТ 33166.1-2020 указывает глубину не менее 0,5d при однослойной навивке, когда возможны рывки и ослабление каната, а канатоукладчик отсутствует.
Крепление каната тоже нормируется. Крепление вместе с 1,5 запасными витками должно выдерживать усилие не менее чем в 2,5 раза выше расчетного натяжения каната. При креплении прижимными планками их предусматривают не менее двух, а свободный конец каната от планки должен иметь длину не менее двух диаметров каната.
ГОСТ 30077-93 относится к мотор-барабанам ленточных конвейеров. Для выбора крановых канатов, барабанов и блоков профильным документом служит ГОСТ 33710-2015, а общие требования к канатным механизмам приведены в ГОСТ 33166.1-2020.
Как изготавливают грузовой барабан по чертежу
Производство начинается не с токарной обработки, а с проверки исходной документации. Исполнителю нужны диаметр и длина обечайки, диаметр каната, направление и параметры нарезки, схема крепления каната, размеры ступиц и посадок, материал, требования к сварным соединениям и контролю.
- Проверяют рабочий чертеж, посадочные размеры и сопряжение с валом, редуктором, муфтой или зубчатым венцом.
- Подбирают материал по конструкторской документации и готовят заготовки обечайки, реборд, ступиц и других элементов.
- Формируют обечайку и выполняют предусмотренные проектом сварные соединения.
- Проводят термические операции, когда они предусмотрены технологией для конкретной конструкции и материала.
- Обрабатывают торцы, посадки и рабочие поверхности на металлорежущем оборудовании.
- Нарезают винтовые ручьи под заданный диаметр каната и контролируют профиль, шаг, глубину и качество поверхности.
- Проверяют геометрию, соосность, биение, сварные соединения и другие параметры, назначенные чертежом и технологической документацией.
Требование о балансировке зависит от режима работы. Для механизма подъема со скоростью навивки каната более 100 м/мин оно прямо установлено ГОСТ 33166.1-2020. Для иных исполнений объем контроля задают проект и документация изготовителя.
Можно ли изготовить барабан без рабочего чертежа?
Старый барабан можно использовать как образец для обмеров, однако одного наружного диаметра и длины мало. Нужно восстановить посадки, профиль ручья, шаг, направление нарезки, крепление каната, схему сопряжения с приводом и требования к материалу. При сильном износе часть исходных размеров по образцу уже не читается, поэтому их приходится сверять с документацией на кран или механизм.
Фотографии полезны для первичной оценки конструкции, но не заменяют комплект размеров. Ошибка даже в одном посадочном диаметре может сделать готовый узел непригодным для монтажа.
Дефектация грузового барабана: ремонтировать или менять
Решение о восстановлении принимают после дефектации. Единый процент износа, после которого любой крановый барабан во всех случаях нужно заменить, применять некорректно: допустимые значения зависят от конструкции, материала, расчетной толщины, руководства изготовителя и ремонтной документации.
При осмотре оценивают не один дефект, а весь узел. Проверка механизма подъема логично входит в комплексный ремонт и обслуживание автокрана либо соответствующего стационарного крана.
| Дефект | Как проявляется | Что проверяют перед решением |
|---|---|---|
| Износ ручьев | Профиль становится широким или неровным, появляются задиры и острые кромки | Остаточную геометрию, состояние каната, толщину стенки и запас металла под обработку |
| Трещины | Обнаруживаются в сварных соединениях, обечайке, ребордах или сопряжениях | Расположение, протяженность, глубину и причину дефекта методами контроля, назначенными документацией |
| Деформация реборд | Искривление, вмятины, нарушение геометрии | Размер деформации, состояние сварных зон и риск схода каната |
| Износ посадок | Люфт, биение, нагрев опор, нарушение соосности | Измеренные диаметры, овальность, состояние подшипников и сопряженных деталей |
| Биение барабана | Вибрация, неравномерная укладка каната | Соосность, посадки, вал, опоры и геометрию корпуса |
| Повреждение крепления каната | Ослабленные планки, деформация крепежа, следы смещения | Состояние крепежа, каната и соответствие схеме закрепления |
Трещина требует остановки оценки «на глаз» и инструментального контроля. Для подъемных сооружений на опасных производственных объектах ремонт с применением сварки выполняют по установленной документации, а организация должна иметь или привлекать аттестованную лабораторию неразрушающего контроля.
Наплавка не должна маскировать причину дефекта. До ремонта нужно понять, почему появились трещины, неравномерный износ или биение: проблема может находиться в опорах, валу, редукторе, канате, запасовке либо геометрии механизма.
Восстановление грузового барабана
Восстановление имеет смысл, когда базовая деталь сохраняет требуемую прочность, а ремонт можно выполнить по технической документации с контролируемым результатом. Способ ремонта подбирают после измерений и дефектоскопии.
Восстановление изношенных ручьев
Один из применяемых способов — наплавка металла с последующей механической обработкой до заданного профиля. Здесь важны совместимость основного и наплавочного материалов, режим сварки, допустимый тепловой ввод, припуск под обработку и контроль отремонтированной зоны.
После обработки проверяют радиус, глубину и шаг канавок, отсутствие острых кромок, качество поверхности и биение. Сам факт получения красивого профиля резцом не подтверждает пригодность узла: расчетная толщина обечайки и состояние металла должны оставаться допустимыми.
Восстановление посадочных поверхностей
Изношенную посадку иногда восстанавливают наплавкой с последующей токарной обработкой либо другим способом, назначенным ремонтной документацией. Требуется вернуть размер, форму, соосность и нужное качество поверхности. Одновременно проверяют сопряженные детали: установка отремонтированного барабана на изношенный вал или поврежденный подшипник быстро вернет люфт.
Ремонт реборд и сварных соединений
Допустимость правки, замены участка или сварочного ремонта определяют по конструкции и проекту ремонта. При сварке документ должен задавать материалы, технологию, способы контроля, нормы браковки и порядок приемки.
Для подъемных сооружений, подпадающих под федеральные нормы промышленной безопасности, качество ремонта подтверждается протоколом или актом приемки. По завершении работ специализированная организация вносит запись в паспорт подъемного сооружения и передает копии документов на примененные материалы, замененные и отремонтированные узлы и детали.
Новый барабан или восстановление: что выбрать
Цена ремонта сама по себе не дает ответа. Нужно сравнить состояние старой детали, объем обработки, риск скрытых дефектов, наличие исходного чертежа и срок простоя крана.
| Критерий | Восстановление | Изготовление нового барабана |
|---|---|---|
| Состояние обечайки | Подходит при ремонтопригодном основании и подтвержденном запасе металла | Предпочтительно при тяжелых повреждениях, трещинах или потере геометрии, которые нельзя безопасно устранить |
| Ручьи | Можно вернуть профиль при допустимом состоянии основы и наличии технологии ремонта | Нужны заново по параметрам каната и чертежа |
| Посадки | Допускают восстановление по назначенной технологии | Формируются при механической обработке новой детали |
| Срок | Зависит от дефектации, сварочных работ, обработки и контроля | Зависит от материала, заготовки, сложности конструкции и загрузки производства |
| Прогноз ресурса | Зависит от остаточного состояния основы и качества ремонта | Определяется проектом, материалом, изготовлением и условиями работы |
| Главный риск | Скрытые дефекты или ремонт без расчетного и технологического обоснования | Ошибка при восстановлении исходной геометрии или параметров старой детали |
Утверждение, что восстановленный барабан всегда служит не меньше нового, слишком категорично. Ресурс зависит от состояния основного металла, характера повреждения, качества сварки и мехобработки, режима крана, каната и полноты контроля.
Грузовой барабан для крана ККС-10
ККС-10 — козловой самомонтирующийся кран грузоподъемностью до 10 т. На странице комплектующих «Эл-Кран» барабан в сборе с чертежным номером КС.10.12.000 указан в механизме подъема груза; тот же номер приведен для механизма передвижения грузовой каретки, где указан диаметр 310 мм. Для комплектующих этих узлов компания заявляет срок от 7 до 14 рабочих дней.
Этот срок нельзя переносить на любой нестандартный барабан. Для грузовых барабанов, которые изготавливаются отдельно по чертежу заказчика, на сайте компании указан иной ориентир — 25–35 рабочих дней; нестандартные типоразмеры согласуются отдельно. Поэтому срок нужно фиксировать для конкретного заказа после проверки чертежа и состава работ.
При заказе детали для ККС-10 полезно сверить не одно название крана. Нужны чертежный номер, фактическое исполнение механизма, диаметр каната, посадки, направление нарезки и сопряженные детали. На старом оборудовании за годы ремонта могли появиться узлы нештатного исполнения.
Что отправить производителю для изготовления или ремонта
Чем полнее исходная информация, тем ниже риск повторных обмеров и несоответствия при монтаже. Для первичного расчета подготовьте:
- рабочий чертеж барабана либо читаемую копию заводской документации;
- марку и модель крана, обозначение механизма и чертежный номер детали;
- диаметр, конструкцию и схему запасовки каната;
- фотографии барабана, посадок, крепления каната и поврежденных зон;
- результаты замеров, сведения о биении и дефектах;
- при ремонте — описание режима работы и причины снятия узла;
- требования к приемке, контролю и комплекту документов.
При отсутствии достоверного чертежа безопаснее провести обмер детали и сверить результат с документацией механизма. Для ремонта подъемного сооружения на опасном производственном объекте состав работ должен соответствовать руководству по эксплуатации и требованиям ремонтной документации.
При выборе между восстановлением и новым барабаном ориентируйтесь на результаты дефектации, расчетную прочность и документальное подтверждение качества ремонта. Экономия оправдана там, где сохраняется ремонтопригодная основа и технология возвращает узлу заданные параметры без компромисса по безопасности.
С какими дефектами грузовых барабанов вы сталкивались на мостовых или козловых кранах и какое решение приняли после дефектации? Напишите в комментариях!
Часто задаваемые вопросы
Ниже — короткие ответы на вопросы, которые возникают при заказе, дефектации и восстановлении крановых барабанов.
Можно ли изготовить грузовой барабан без чертежа?
Можно провести обмер образца и подготовить рабочий чертеж, но сильно изношенная деталь не всегда сохраняет исходные размеры. Посадки, ручьи, крепление каната и сопряжение с приводом нужно сверять с документацией крана.
Какие ГОСТы применяют к крановым грузовым барабанам?
Для выбора канатов, барабанов и блоков применяется ГОСТ 33710-2015. Общие требования к канатным механизмам, включая канавки, запас витков, крепление каната и балансировку быстроходных барабанов, установлены ГОСТ 33166.1-2020.
Какая глубина ручья нужна под канат?
Для винтовой канавки обычного исполнения ГОСТ 33166.1-2020 устанавливает глубину не менее 0,33 диаметра каната. Для ряда грейферных и специальных кранов без канатоукладчика при рывках и ослаблении каната требуется не менее 0,5 диаметра.
Когда грузовой барабан нужно менять, а не восстанавливать?
Решение принимают после дефектации по документации конкретного крана. Замена нужна при дефектах, которые нельзя устранить с сохранением расчетной прочности, геометрии и безопасной работы узла.

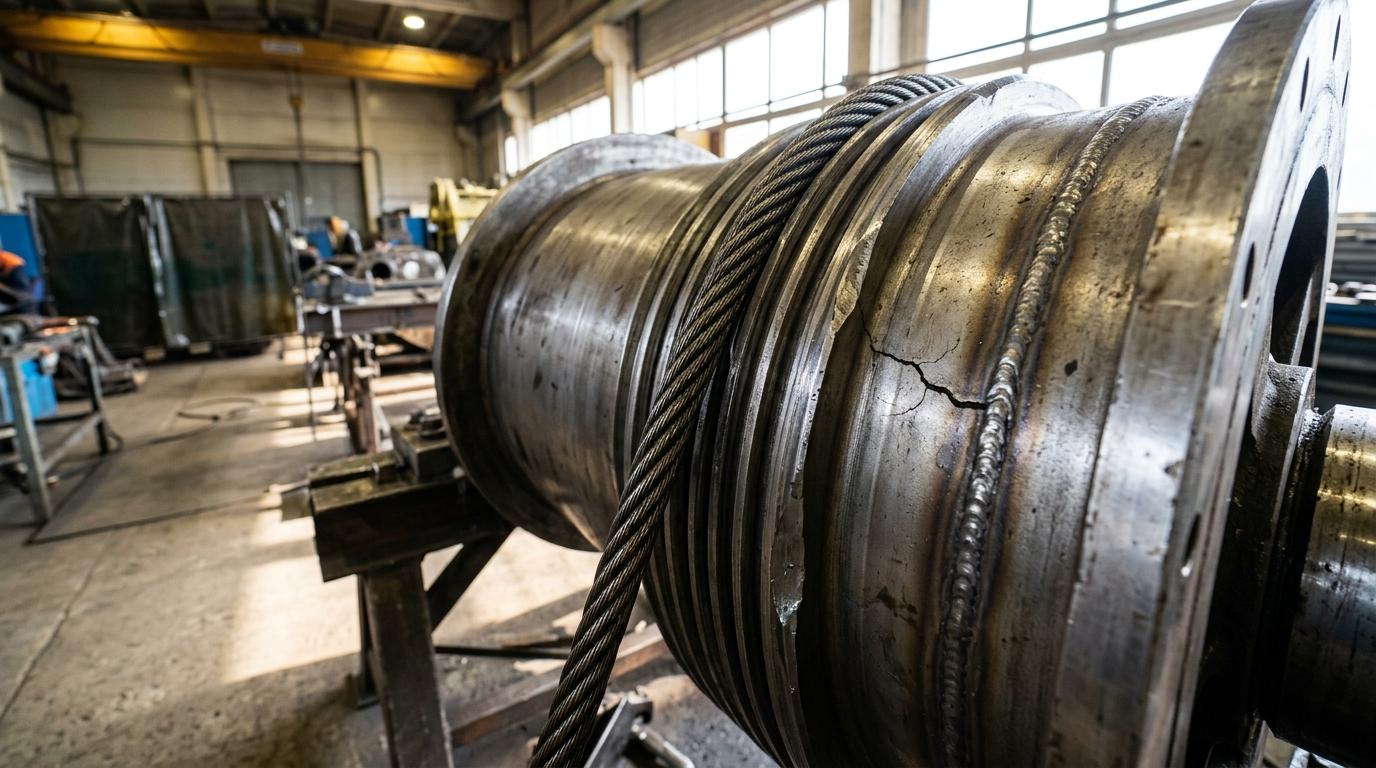

Можно ли восстановить барабан с трещиной?
Автоматически считать любую трещину ремонтопригодной нельзя. Ее расположение и размеры оценивают средствами контроля, а сварочный ремонт выполняют по проекту с назначенными материалами, технологией, нормами браковки и приемкой.
Нужна ли балансировка грузового барабана?
ГОСТ 33166.1-2020 требует балансировку барабанов механизмов подъема при скорости навивки каната более 100 м/мин. Для других режимов требования определяют конструкция, чертеж и документация изготовителя.
Сколько занимает изготовление барабана?
Срок зависит от конструкции, заготовки, материала и объема обработки. Для отдельных комплектующих ККС-10 «Эл-Кран» указывает 7–14 рабочих дней, а для изготовления грузовых барабанов по чертежу — 25–35 рабочих дней; нестандартные исполнения согласуются отдельно.
Какие документы нужны после ремонта барабана?
Для ремонта подъемного сооружения на опасном производственном объекте итоговый комплект зависит от вида работ. Федеральные нормы предусматривают подтверждение качества ремонта протоколом или актом приемки, запись в паспорте подъемного сооружения и передачу копий документов на примененные материалы и отремонтированные либо замененные узлы.
